Per comprendere appieno il funzionamento dei sistemi antincendio nelle monoposto di Formula 1, dobbiamo prima visualizzare la complessità dell'ambiente in cui operano. Immaginiamo un abitacolo dove temperature superiori ai 50°C sono la norma, dove componenti elettrici operano a tensioni di centinaia di volt, e dove carburanti altamente infiammabili scorrono a pochi centimetri dal pilota. Come spiegato dagli ingegneri delle scuderie di Formula 1, molti componenti della vettura raggiungono temperature estremamente elevate durante il normale funzionamento, e quando si combinano con la presenza di fluidi altamente infiammabili, il rischio di incendio rappresenta sempre una possibilità concreta. In questo contesto estremo, l'estintore non è semplicemente un dispositivo di sicurezza, ma un sistema ingegneristico integrato che deve funzionare perfettamente al primo tentativo.

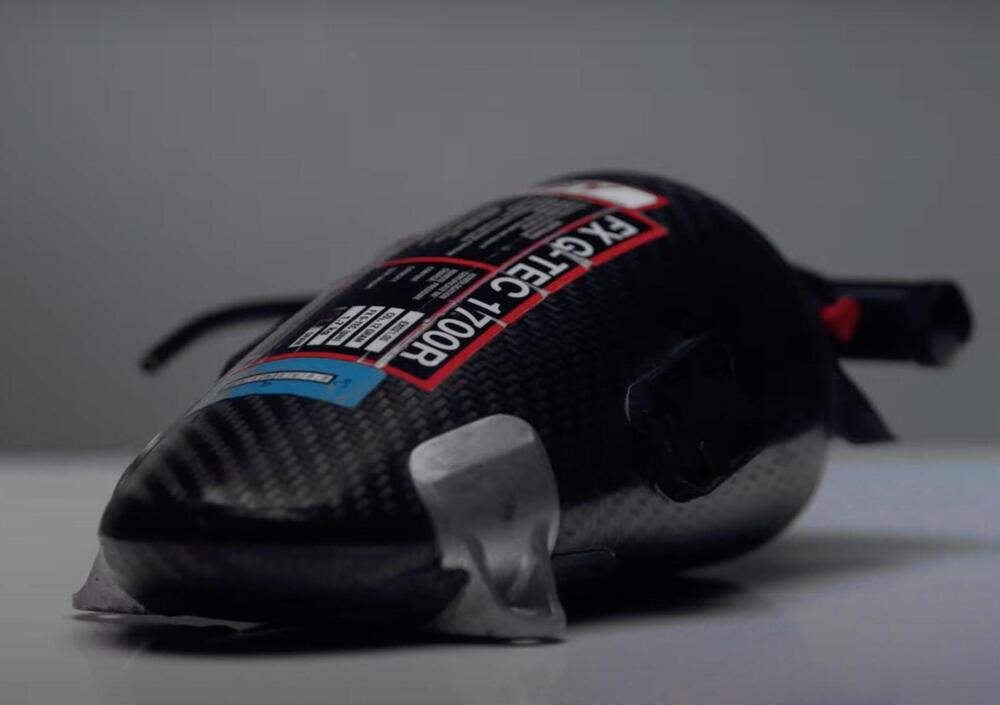

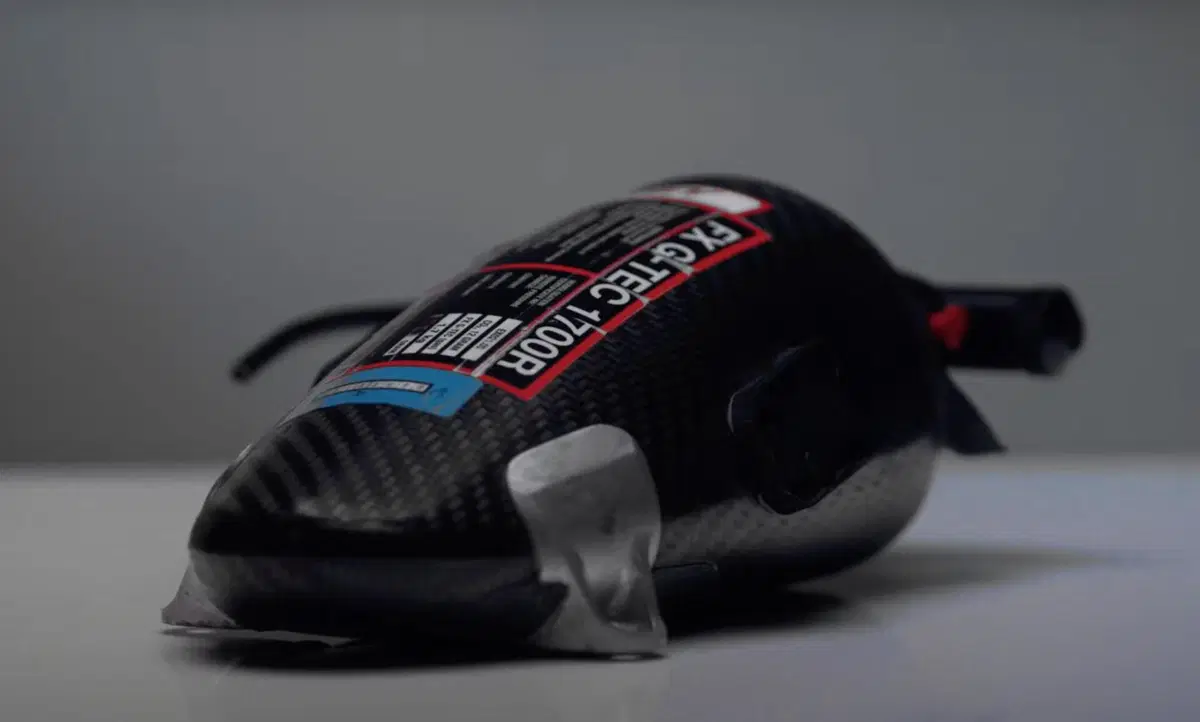

L'approccio ingegneristico nella progettazione di questi sistemi parte da un principio fondamentale testimoniato direttamente dai tecnici delle scuderie: ogni grammo di peso aggiunto alla vettura deve giustificare la sua presenza attraverso un beneficio tangibile. Sorprendentemente, nonostante la complessità del sistema, la "fire bottle" principale pesa solamente poche centinaia di grammi, realizzata in fibra di carbonio con matrice epossidica ad alta resistenza, rappresenta un perfetto esempio di questa filosofia. Questo risultato straordinario è ottenuto attraverso un design ottimizzato che bilancia perfettamente efficacia e leggerezza, dove gli ingegneri scelgono la posizione corretta all'interno del telaio e la forma giusta per minimizzare l'impatto sul peso complessivo.
La posizione della bombola antincendio non è casuale ma risulta da complessi calcoli di dinamica del veicolo e dalle necessità specifiche di ogni scuderia. Come confermato dai progettisti, il sistema può essere posizionato in diversi punti strategici: davanti o dietro al sedile del pilota, oppure nella cosiddetta "leg box", la sezione più avanzata del telaio della vettura F1. Questa flessibilità progettuale permette alle scuderie di ottimizzare l'integrazione del sistema con gli altri componenti della vettura, mantenendo il baricentro il più basso possibile per contribuire alla stabilità in curva.

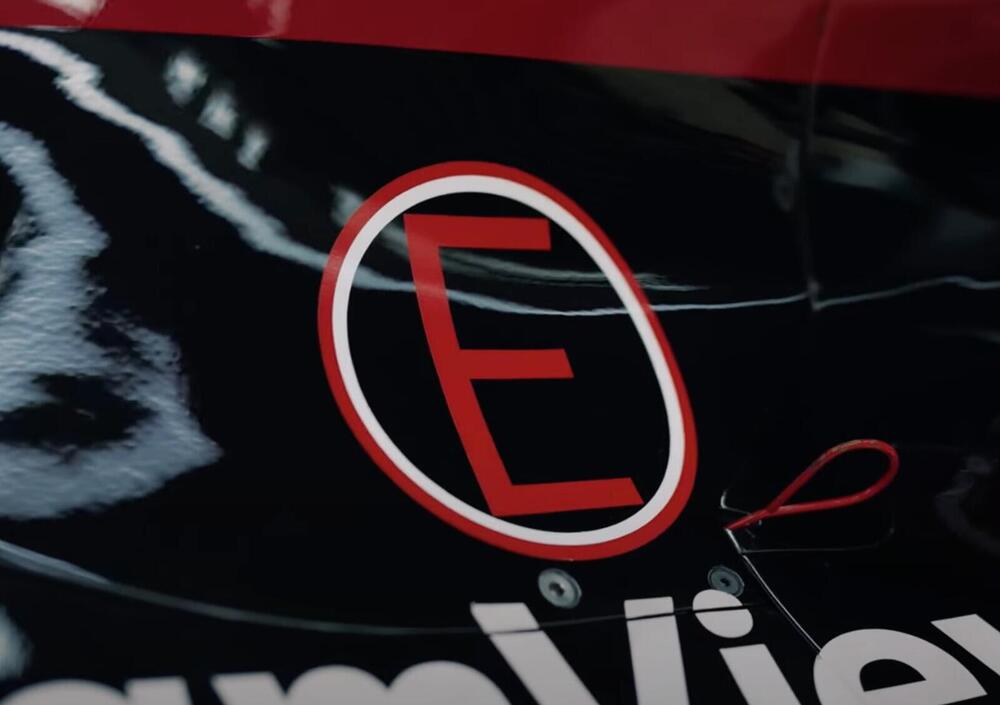

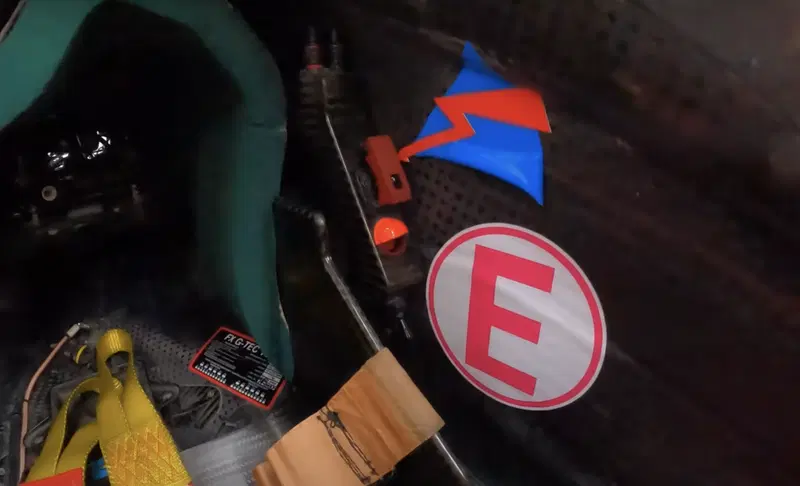

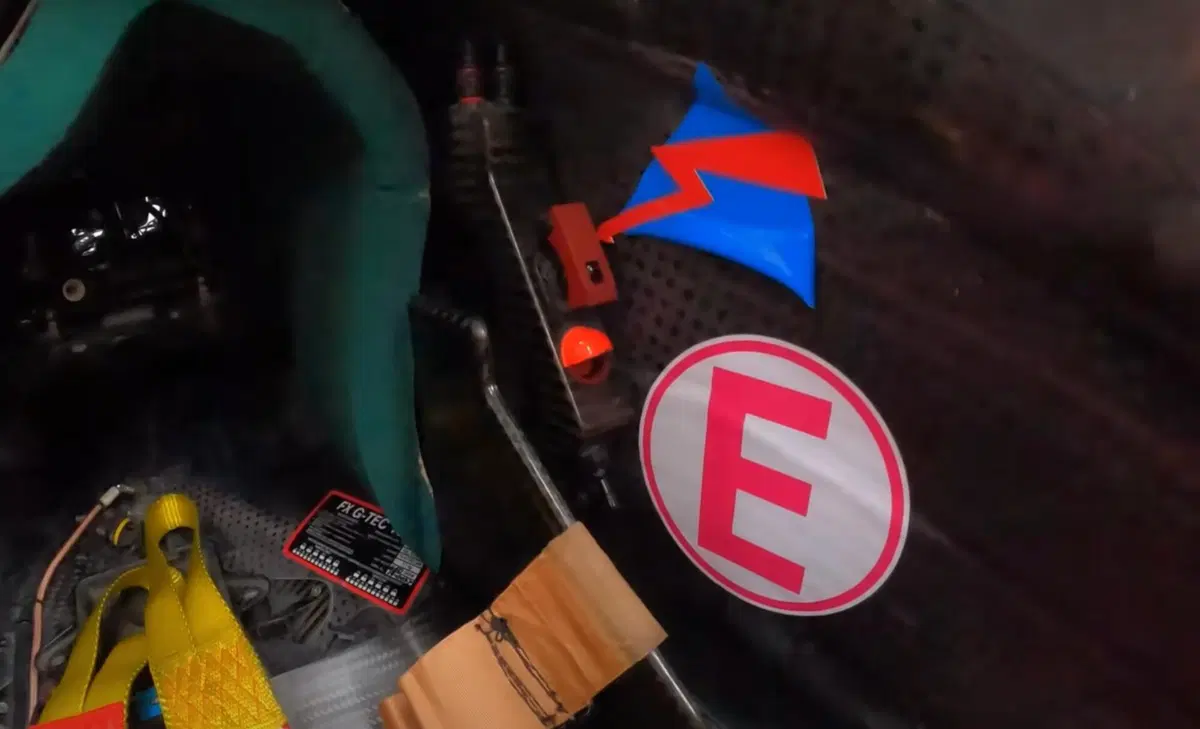

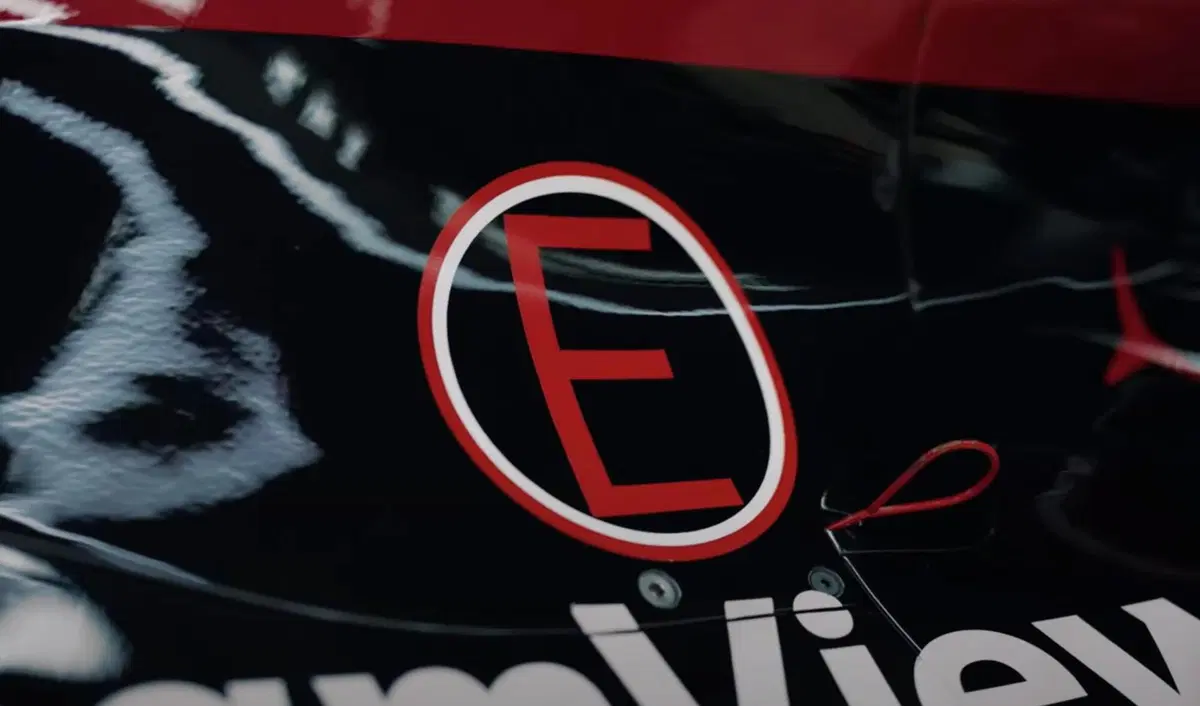

Una delle caratteristiche più sofisticate del sistema è la modalità di attivazione multipla, progettata con una ridondanza che garantisce il funzionamento anche nelle condizioni più estreme. Il sistema può essere attivato in due modi distinti: attraverso un pulsante accessibile al pilota all'interno dell'abitacolo, oppure tramite due ganci denominati "master switches" posizionati nei pressi del roll hoop della vettura. Questi interruttori esterni permettono ai marshal o ai meccanici di attivare il sistema dall'esterno, una caratteristica fondamentale quando il pilota potrebbe essere incosciente o impossibilitato ad agire.
La questione dell'alimentazione elettrica rappresenta una sfida ingegneristica particolare. Come evidenziato dagli esperti, durante un incidente c'è un'alta probabilità che il sistema elettrico della vettura venga compromesso. Per questo motivo, il sistema antincendio è progettato come un sistema completamente autonomo, dotato di una propria fonte di alimentazione indipendente. Questa caratteristica garantisce che possa funzionare anche in caso di blackout elettrico totale della vettura, e soprattutto che rimanga operativo anche quando la vettura si trova capovolta, situazione in cui i sistemi convenzionali potrebbero fallire.
L'efficacia del sistema si misura nella sua capacità di raggiungere le aree più critiche della vettura. Il sistema è progettato per coprire due zone fondamentali: l'abitacolo dove siede il pilota e il vano motore. Questa scelta non è casuale ma riflette un'analisi statistica degli incidenti e delle zone a maggior rischio di sviluppo di incendi.
Nel cockpit, la distribuzione dell'agente estinguente deve essere calibrata per creare rapidamente un'atmosfera inerte intorno al pilota, proteggendolo non solo dalle fiamme ma anche dai gas tossici prodotti dalla combustione di materiali compositi. Nel vano motore, invece, l'intervento deve essere più aggressivo per contrastare le temperature elevate dei componenti meccanici e interrompere la catena di combustione che potrebbe coinvolgere carburante, olio lubrificante e componenti in materiale composito.
L'evoluzione degli agenti estinguenti rappresenta una delle innovazioni più significative negli ultimi anni. Il Regolamento Tecnico FIA permette l'utilizzo di diversi tipi di estinguenti, ciascuno con caratteristiche specifiche. Tra i possibili agenti estinguenti utilizzabili nelle vetture di Formula 1, il Novec 1230, un fluorochetone sviluppato dalla 3M, rappresenta una delle opzioni più avanzate dal punto di vista tecnologico.
Quando viene utilizzato il Novec 1230, questo composto presenta caratteristiche fisico-chimiche uniche che lo rendono particolarmente adatto per l'ambiente delle corse. Con un punto di ebollizione di appena 49,2°C, si trasforma rapidamente da liquido a gas quando rilasciato, creando un effetto di raffreddamento immediato che sottrae ossigeno e calore alla combustione.
La densità relativamente alta di questo tipo di estinguente, circa 1,6 chilogrammi per litro, potrebbe sembrare uno svantaggio in termini di peso, ma in realtà rappresenta un vantaggio cruciale quando viene impiegato. Questa densità permette di stoccare una maggiore quantità di agente estinguente in un volume ridotto, e soprattutto garantisce che il gas prodotto dalla vaporizzazione sia sufficientemente denso da non essere immediatamente disperso dal flusso d'aria che attraversa la vettura ad alta velocità. La non conducibilità elettrica degli estinguenti moderni è fondamentale in un ambiente dove sistemi ad alta tensione operano in prossimità di componenti metallici.
Un aspetto particolarmente interessante evidenziato dai tecnici è che le scuderie preferiscono progettare questi sistemi internamente piuttosto che affidarsi a fornitori esterni. Questa scelta strategica permette di soddisfare esigenze specifiche e di ottenere la forma desiderata per l'integrazione ottimale con il resto della vettura. Il processo di progettazione inizia molto presto nello sviluppo della vettura, permettendo agli ingegneri di progettare tutti i componenti per essere il più leggeri e affidabili possibile.
Questa filosofia di design interno consente alle scuderie di sviluppare soluzioni innovative che vanno oltre i requisiti minimi della FIA. Ogni team può ottimizzare il proprio sistema basandosi sulle caratteristiche specifiche della propria vettura, sulla distribuzione dei pesi, sui percorsi delle tubazioni del carburante e sui layout elettronici specifici.
Il sistema di distribuzione rappresenta forse l'aspetto più complesso dell'intera architettura antincendio. Gli ingegneri devono risolvere una sfida apparentemente impossibile: come far arrivare l'agente estinguente simultaneamente in punti distanti della vettura, mantenendo pressioni e portate ottimali in ogni zona. La soluzione adottata utilizza un principio simile a quello dei sistemi idraulici aeronautici, con tubazioni di piccolo diametro che minimizzano le perdite di carico e massimizzano la velocità del fluido.
Le tubazioni devono resistere non solo alle sollecitazioni meccaniche dovute alle vibrazioni e alle forze G, ma anche agli shock termici che si verificano durante l'erogazione. Quando l'agente estinguente viene rilasciato attraverso tubazioni che possono trovarsi a temperature superiori ai 100°C, si genera uno stress termico considerevole che potrebbe compromettere l'integrità del sistema.
La distribuzione dell'agente estinguente segue un criterio di priorità ben definito: il 60% del contenuto è destinato alla protezione del pilota nel cockpit, mentre il restante 40% è riservato al vano motore. Questa ripartizione non è arbitraria ma riflette l'analisi dei rischi e l'importanza primaria della protezione della vita umana rispetto ai componenti meccanici.

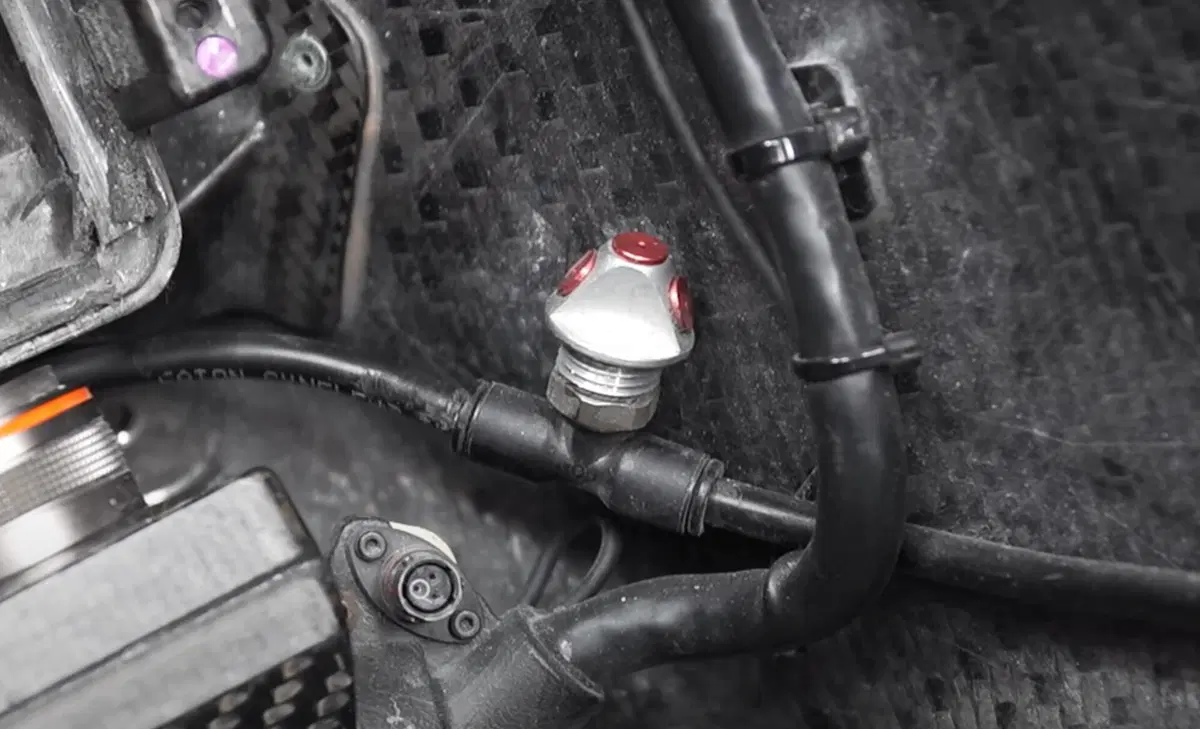

Gli ugelli di erogazione meritano una menzione particolare per la loro sofisticazione tecnica. Ogni ugello è progettato con geometrie specifiche che ottimizzano la nebulizzazione dell'agente estinguente per la zona che deve proteggere. Nell'area del cockpit, gli ugelli sono progettati per un'espulsione più ampia in termini di gradi, dovendo coprire il maggior spazio possibile intorno al pilota. Questi ugelli producono goccioline finissime che si vaporizzano rapidamente, creando un'atmosfera inerte che avvolge completamente l'abitacolo. Nella zona motore, invece, la nebulizzazione è più concentrata e calibrata per creare un effetto di raffreddamento più marcato, necessario per contrastare le temperature elevate dei componenti meccanici specifici.
Quello che distingue veramente i sistemi antincendio di Formula 1 da qualsiasi altro dispositivo simile è l'integrazione con l'elettronica di bordo. I sensori pirometrici utilizzati non sono semplici termostati, ma dispositivi a infrarossi che monitorano continuamente la radiazione termica emessa dai componenti critici. Questi sensori possono rilevare variazioni di temperatura di pochi gradi in millisecondi, permettendo un intervento preventivo prima che si sviluppi effettivamente un incendio.
Il sistema di controllo utilizza algoritmi predittivi che analizzano non solo i dati di temperatura istantanei, ma anche le tendenze temporali. Se la temperatura di un componente inizia a salire con una velocità anomala, il sistema può attivare misure precauzionali come la riduzione della potenza del motore o la modifica della strategia di raffreddamento, evitando così che si raggiunga la soglia critica per l'innesco di un incendio.
Il meccanismo di pressurizzazione rappresenta un equilibrio delicato tra potenza e controllo. Come stabilito dal regolamento tecnico FIA, ogni recipiente a pressione deve essere dotato di un sistema di controllo della pressione, con valori specifici che variano secondo il tipo di estinguente utilizzato.
La sfida ingegneristica principale consiste nel mantenere questa pressione costante mentre il volume del contenuto diminuisce durante l'erogazione. Il sistema deve funzionare indipendentemente dall'orientamento della vettura, anche quando capovolta, il che impone vincoli progettuali significativi sui meccanismi di pressurizzazione che devono essere completamente indipendenti dalla forza di gravità.
La vera genialità ingegneristica emerge quando consideriamo come il sistema antincendio si integra con tutti gli altri sistemi della vettura. Nel momento in cui viene attivato, non si limita a rilasciare l'agente estinguente, ma coordina una sequenza complessa di azioni. La centralina motore riceve il segnale e interrompe immediatamente l'iniezione del carburante, mentre il sistema elettrico ad alta tensione viene isolato per prevenire archi elettrici che potrebbero riaccendere l'incendio.
Contemporaneamente, il sistema di telemetria invia automaticamente un segnale di allarme al muretto box e alla direzione gara, permettendo un intervento rapido dei mezzi di soccorso. Questa integrazione rappresenta l'evoluzione di decenni di esperienza in pista, dove ogni incidente ha contribuito a raffinare e migliorare i protocolli di sicurezza.
Il regolamento tecnico FIA definisce con precisione millimetrica ogni aspetto del sistema antincendio, trasformando l'ingegneria della sicurezza in una scienza esatta. Secondo le specifiche ufficiali, il sistema deve essere progettato per scaricare il 95% del suo contenuto a pressione costante in un intervallo temporale molto specifico: non meno di 10 secondi e non più di 30 secondi. Questa finestra temporale non è casuale ma rappresenta il risultato di studi approfonditi sulla dinamica degli incendi in ambiente racing. Un tempo inferiore ai 10 secondi potrebbe causare una dispersione inefficace dell'agente estinguente, mentre un tempo superiore ai 30 secondi comprometterebbe l'efficacia dell'intervento in situazioni critiche.
La normativa stabilisce inoltre che nel caso vengano utilizzati più contenitori, questi devono essere rilasciati simultaneamente, garantendo una distribuzione uniforme dell'agente estinguente in tutte le zone protette. Ogni recipiente a pressione deve essere dotato di un sistema di controllo della pressione, con valori specifici che variano secondo il tipo di estinguente utilizzato e sono elencati nell'appendice al regolamento tecnico.

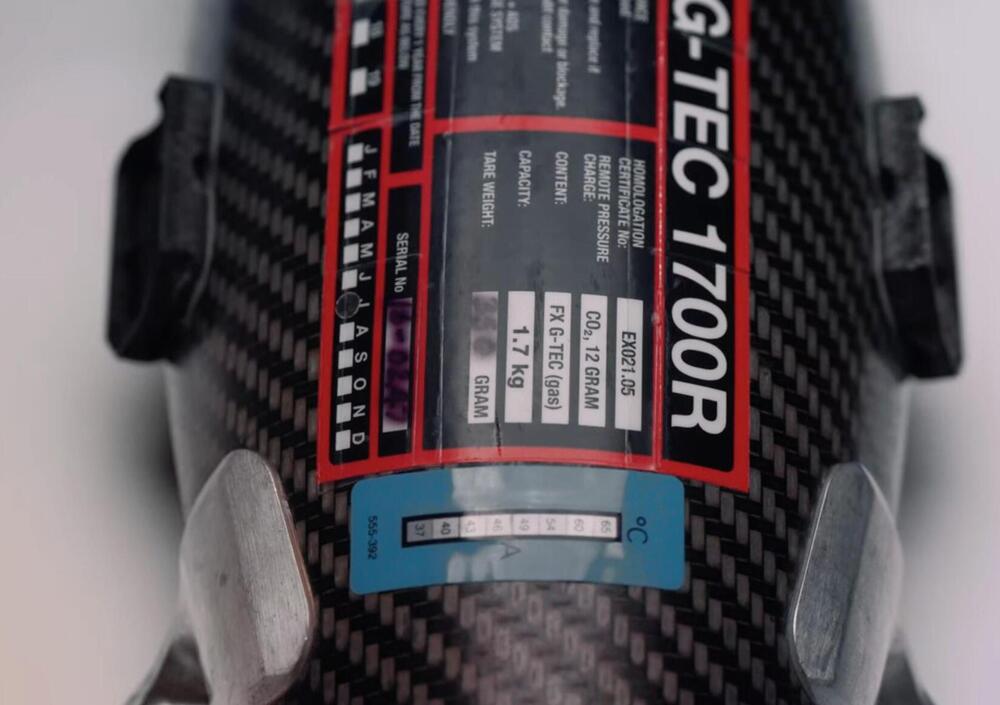

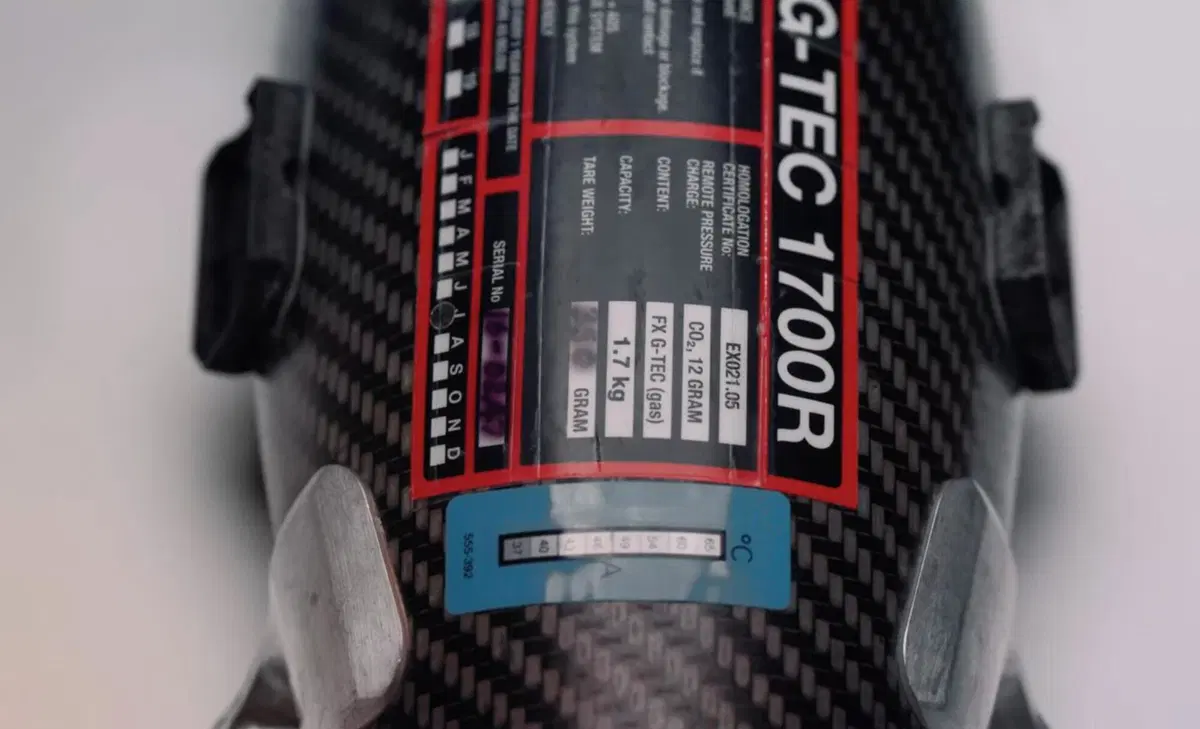

Un aspetto fondamentale della normativa riguarda la tracciabilità e la manutenzione: ogni contenitore deve riportare visibilmente il tipo di estinguente, la massa o volume dello stesso, e la data entro cui deve essere controllato, che non può superare i due anni dalla data di riempimento. Questa prescrizione garantisce l'affidabilità del sistema nel tempo e previene guasti dovuti al deterioramento dell'agente estinguente.
La FIA prescrive che tutti i componenti del sistema estinguente debbano essere situati all'interno della cellula di sopravvivenza e che tutte le apparecchiature antincendio debbano resistere al fuoco. Questa prescrizione apparentemente ovvia nasconde una complessità ingegneristica notevole: i materiali utilizzati devono mantenere le loro proprietà meccaniche e funzionali anche quando esposti alle temperature estreme di un incendio, garantendo che il sistema rimanga operativo proprio quando è più necessario.
Il sistema di innesco presenta caratteristiche tecniche specifiche imposte dalla normativa. È permesso qualsiasi sistema di attivazione che abbia una propria fonte di energia, purché sia possibile azionare tutti gli estintori anche in caso di guasto dei circuiti elettrici principali della vettura. Questa prescrizione si allinea perfettamente con quanto osservato nei sistemi reali, dove l'autonomia elettrica rappresenta un elemento critico per la sicurezza.
Come sottolineato dai progettisti delle scuderie, quando si deve considerare le prestazioni complessive della vettura per una caratteristica di sicurezza, ogni decisione progettuale diventa critica. Il fatto che il sistema pesi solo poche centinaia di grammi pur garantendo una copertura completa delle zone critiche e rispettando tutte le normative FIA rappresenta un capolavoro di ingegneria. Questo risultato è ottenuto attraverso anni di raffinamento progettuale, dove ogni componente è ottimizzato per massimizzare l'efficacia minimizzando l'impatto sulle prestazioni.
L'efficacia di questi sistemi si misura non solo nella loro capacità di spegnere un incendio, ma nella loro abilità di prevenirlo, creando un ambiente controllato dove la combustione non può sostenersi. Le normative FIA forniscono il framework tecnico all'interno del quale le scuderie possono innovare, garantendo che ogni sistema rispetti standard di sicurezza uniformi pur permettendo l'ottimizzazione per le prestazioni specifiche di ogni vettura. In questo senso, rappresentano un perfetto esempio di come l'ingegneria moderna possa trasformare le leggi della fisica da nemici potenziali in alleati per la sicurezza umana, dove ogni dettaglio tecnico contribuisce a proteggere la vita del pilota senza compromettere le prestazioni che rendono la Formula 1 il pinnacolo del motorsport.
